雲の上に出ても、宇宙には出ていない。
見上げると頭上を覆う雷雲が、この写真では下にあります。雲の上面は平らな白い床ではなく、ふくらみや影を持っています。手前に見える機体の一部は、この景色が研究航空機の窓から撮られたことを伝えます。撮影者はER-2の操縦士Stu Broce。IPHExという降水観測の飛行中に残された一枚です。
資料は機体の高度を約65,000フィート、雷雲の高さを約50,000フィートと説明しています。それぞれ約20km、約15kmです。白い頂部を見下ろす位置関係は分かりますが、写真の各画素に高度が付いているわけではありません。最も近いふくらみまでの距離や、雲内部の風を写真だけで測ったことにはしません。
高度20kmは、まだ大気の中です。地球の丸い全体像を収めた惑星写真や、宇宙ステーションからの眺めと同じ視点ではありません。遠方の青さ、暗く見える上側、窓の映り込みも撮影条件を含みます。この一枚の空の明るさから、大気が終わる場所やオゾンの量を決めることはできません。
2014年5月23日、米国ノースカロライナ上空の雷雲。ER-2の飛行高度は約65,000フィート（約20km）、雲の高さは約50,000フィート（約15km）と紹介されています。宇宙からの撮影ではありません。
図版の条件を見る
配布写真の全画角と縦横比を保ち、左右余白付きWebPへ縮小。原EXIF/ICC/XMPを保持（原画に存在する項目のみ）。生成・色変更なし。配布以前の加工履歴は詳述されていません。窓の映り込みや撮影条件を含む写真で、肉眼の見え方や気温の測定を再現したものではありません。空の層を分けるのは、透明な壁ではない。
地表に近い対流圏では、一般に上空ほど気温が低くなり、空気の上下の交換が起こります。気象庁の概説は、この層を地上から高さ10〜16kmまでと説明しています。雲や雨など身近な天気の多くはここで生じます。上に成層圏があり、その間の境界を対流圏界面と呼びます。
境界の高さは地球全体で同じではありません。低緯度では高く、極に近づくと低くなる傾向があります。上へ向かう気温の下がり方が小さくなったり、上昇へ変わったりする温度構造を手がかりに区分するので、写真に一本の線を引けば実際の界面を確定できる、というものではありません。
成層圏はおよそ高度50kmまで続きます。約20kmからの今回の眺めは、その下部から下を見る視点です。20kmを成層圏の上端や、どこでも同じ下端にはしません。雲の頂部が約15kmという冒頭の説明も、その場所・日時の界面高度を測った値とは区別します。
- 01対流圏
地表から、天気を生む空へ。一般に上空ほど気温が低下する。
- 02対流圏界面
気温の下がり方が変わる境界。高さは緯度などで異なる。
- 03成層圏
境界の上からおよそ50kmまで。今回の約20kmの写真は下部からの視点。
上ほど暖まる理由は、写真の青さにない。
対流圏より上では、上昇するほど冷えるという傾向が変わります。成層圏にはオゾンの多い領域があり、オゾンが太陽の紫外線を吸収して大気を加熱します。これが成層圏の温度構造を作る主な理由です。気温が上空ほど高くなる傾向のある層では、対流圏のような上下の対流が起こりにくくなります。
「上ほど気温が高い」は、その層の中で高さを比べる説明です。撮影地点が地表より暖かい、快適に過ごせる、という意味ではありません。ER-2のアラスカ飛行記録には、約65,000フィートへ向かう操縦士が与圧服を着る準備が記されています。窓の外の景色が穏やかでも、人がそのまま立てる場所ではありません。
オゾン層は、この写真に青い帯として写ったものではありません。普通の景色写真から、オゾンの濃度や温度を読み出すことはできません。空の外観と、空気の組成・熱の構造は別の問いです。オゾンの説明を、任意の高度に浮かぶ固い膜や、色で区切れる境界の絵へ置き換えないようにします。
下を見る。白いものを、一つの雲にしない。

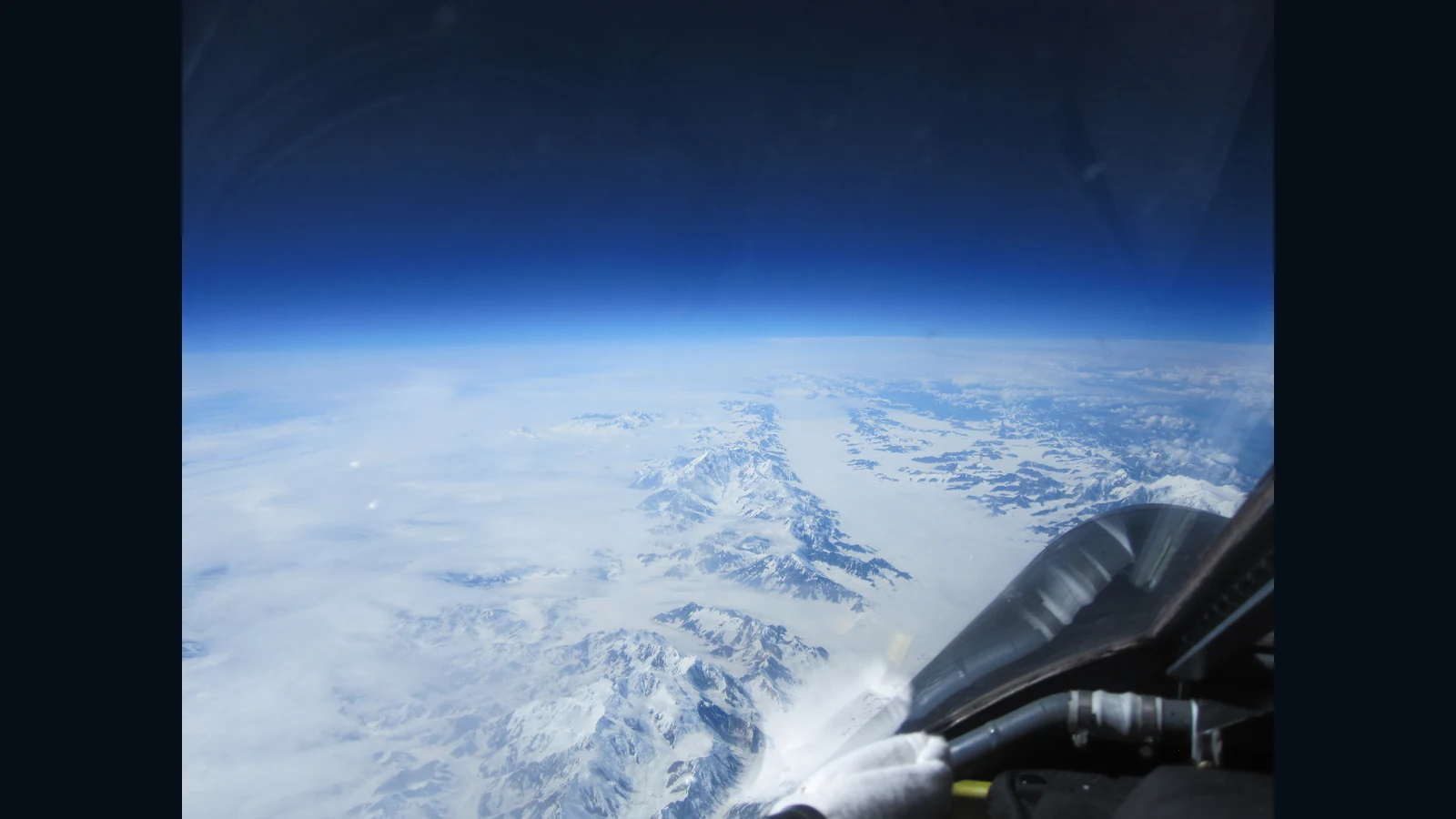

次の写真も、約65,000フィートからの眺めです。NASAの2014年7月17日の飛行記録には、Denis Steeleが撮影したアラスカのBagley Ice Fieldと説明されています。山の稜線と広い氷の表面が下に広がり、手前には機体が入っています。冒頭の雷雲とは、場所も飛行も違う記録です。
雲を上から見る写真と、氷に覆われた地表を見る写真では、白い対象が違います。後者を成層圏に浮かぶ雲として扱うことはできません。一方、雲が地表を覆う場所では、その下を普通のカメラで直接見通せません。この景色全体から氷の厚さや底の地形、写真に写らない部分の状態を決めることもできません。
天気の雲のほとんどは対流圏にありますが、「成層圏には雲が絶対にない」という規則にはできません。強い積乱雲の頂部が下部成層圏へ達することがあり、非常に冷たい極域では極成層圏雲も生じます。冒頭写真の盛り上がる雲頂は強い上昇流の手がかりとして紹介されていますが、この写真だけで成層圏への到達を確定する説明にはしていません。
Bagley Ice Fieldを65,000フィート（約20km）から見た写真。NASAの2014年7月17日のMABEL飛行記録に掲載。地表の氷を写しており、雷雲の写真と同じ地点・飛行ではありません。
図版の条件を見る
配布写真の全画角と縦横比を保ち、左右余白付きWebPへ縮小。原EXIF/ICC/XMPを保持（原画に存在する項目のみ）。生成・色変更なし。配布以前の加工履歴は詳述されていません。窓の映り込みや撮影条件を含む写真で、肉眼の見え方や気温の測定を再現したものではありません。見る場所と、測る場所を分ける。
高い場所から下を見る利点は、写真を撮れることだけではありません。アラスカの飛行でER-2に積まれたMABELは、レーザー高度計です。氷や地表へ光を送り、戻ってくる信号を使って高さを調べます。写真に写る山や氷の形と、機器から得る高さの記録を組み合わせて読む方法です。ここに載せた写真自体を、MABELの高度測定データとは呼びません。
空気中の雲や微粒子を調べる観測にも、レーザーを使うライダーがあります。2017年のACEPOL飛行では、ライダーと、散乱した光の色や偏光を測る機器を組み合わせました。写真で見える白さだけではなく、光がどう散乱するかという別の情報で、大気中の粒子の分布や性質に迫ります。これらは2014年の二枚の写真とは異なる観測計画です。
さらに、航空機の周囲の空気をその場で測る方法もあります。2021〜2022年のDCOTSSでは、ER-2に積んだ機器が微量気体、エアロゾル、気象の性質を測りました。下の地表を撮る視線と、航空機が通過した空気を調べる測定では、対象となる場所が違います。景色の外観・鉛直方向の探査・飛行経路上の測定を重ねることで、見える空の向こうへ進めます。
| 方法 / 記録するもの | 読み取ること / 限界 |
|---|---|
| 航空写真窓から見える雲頂・地表の外観 | 撮影方向と時刻の景色、雲や地形の見える形を記録します。 普通の写真だけでは気温・オゾン濃度・氷の厚さは測れません。 |
| レーザーによる遠隔測定送った光が戻る時間や散乱した光 | MABELでは表面の高さ、ACEPOLのライダーでは大気中の雲・粒子を調べます。 測定対象と機器の方式は異なります。全ての機器が同じ物質を同じ範囲で測るわけではありません。 |
| 空気のその場測定飛行地点の微量気体・粒子・気象の性質 | DCOTSSでは下部成層圏の化学的・気象的な状態を調べました。 機体が通った場所の記録です。下に見える全地表を測った値にはしません。 |
2014年の写真とMABEL、2017年のACEPOL、2021〜2022年のDCOTSSを役割で比較。同じ日時・地点で同時に取得したデータや、今回の写真の画素ごとの分析を示す表ではありません。
図版の根拠：[ice-photo] NASA — MABEL and the ER-2 Take Flight [lidar] NASA JPL — Prototype Space Sensors Take Test Ride on NASA ER-2 [aircraft] NASA Armstrong — ER-2 High-Altitude Airborne Science Aircraft
見えたことと、推定したこと。
写真と測定から得たこと、説明に用いた前提を整理します。
観測・資料から分かること
- 雷雲の写真の飛行高度は約20km、雲の高さは約15kmと資料に記載されています。
- Bagley Ice Fieldの写真も65,000フィートから撮られていますが、別の場所・飛行です。
- レーザーによる遠隔測定と空気のその場測定は、別の対象・信号を記録します。
説明に加えた処理と前提
- 大気の層の整理図は概説に基づく説明で、撮影時の温度断面や対流圏界面の実測ではありません。
- 写真は全画角・縦横比を維持し、左右余白を付けたWebPへ縮小。生成や色変更はしていません。
- 観測方法の表は異なる年の計画を比較し、同じ飛行の一連の記録としては並べていません。
この資料だけでは決められないこと
- 写真だけでは撮影地点の気温、オゾンの濃度、空気中の粒子の量は分かりません。
- 写真の青さや雲頂の形だけから、その日時の対流圏界面高度は確定できません。
- 観測機の通過した範囲や時刻以外の状態、現在の天気はこの記録の対象外です。
参考資料・出典
写真の条件、観測の方法、推定の範囲を原資料で確認できます。
- storm-photoNASA Earth Observatory — Storms Below ↗確認：2026-10-04
使用：2014年5月23日の雷雲、ER-2の約65,000フィートと雲頂の約50,000フィート、撮影者とIPHEx、強い上昇流を示す雲頂。 - structure気象庁 — 大気の構造と流れ ↗確認：2026-10-04
使用：対流圏の10〜16kmという概説、気温の鉛直分布、界面、オゾンによる紫外線吸収と成層圏の加熱。 - layersNASA Science — Earth’s Atmosphere: A Multi-layered Cake ↗確認：2026-10-04
使用：対流圏界面の緯度による違い、成層圏上端の概数約50km、積乱雲の到達と極成層圏雲の例外。 - ice-photoNASA — MABEL and the ER-2 Take Flight ↗確認：2026-10-04
使用：Bagley Ice Fieldの65,000フィートからの写真・Denis Steeleのクレジット、MABELレーザー高度計、与圧服の準備。 - lidarNASA JPL — Prototype Space Sensors Take Test Ride on NASA ER-2 ↗確認：2026-10-04
使用：2017年ACEPOLのライダー・偏光計とエアロゾル観測。記事本文を確認。予備データの数値や図版は転載しない。 - aircraftNASA Armstrong — ER-2 High-Altitude Airborne Science Aircraft ↗確認：2026-10-04
使用：研究機の役割と2021〜2022年DCOTSSの微量気体・粒子・気象のその場測定。記述が曖昧な大気の百分率は使用しない。
