南極氷床の下。白い表面から、
隠れた地形へ。

まず、写真が止まる場所を確かめる。

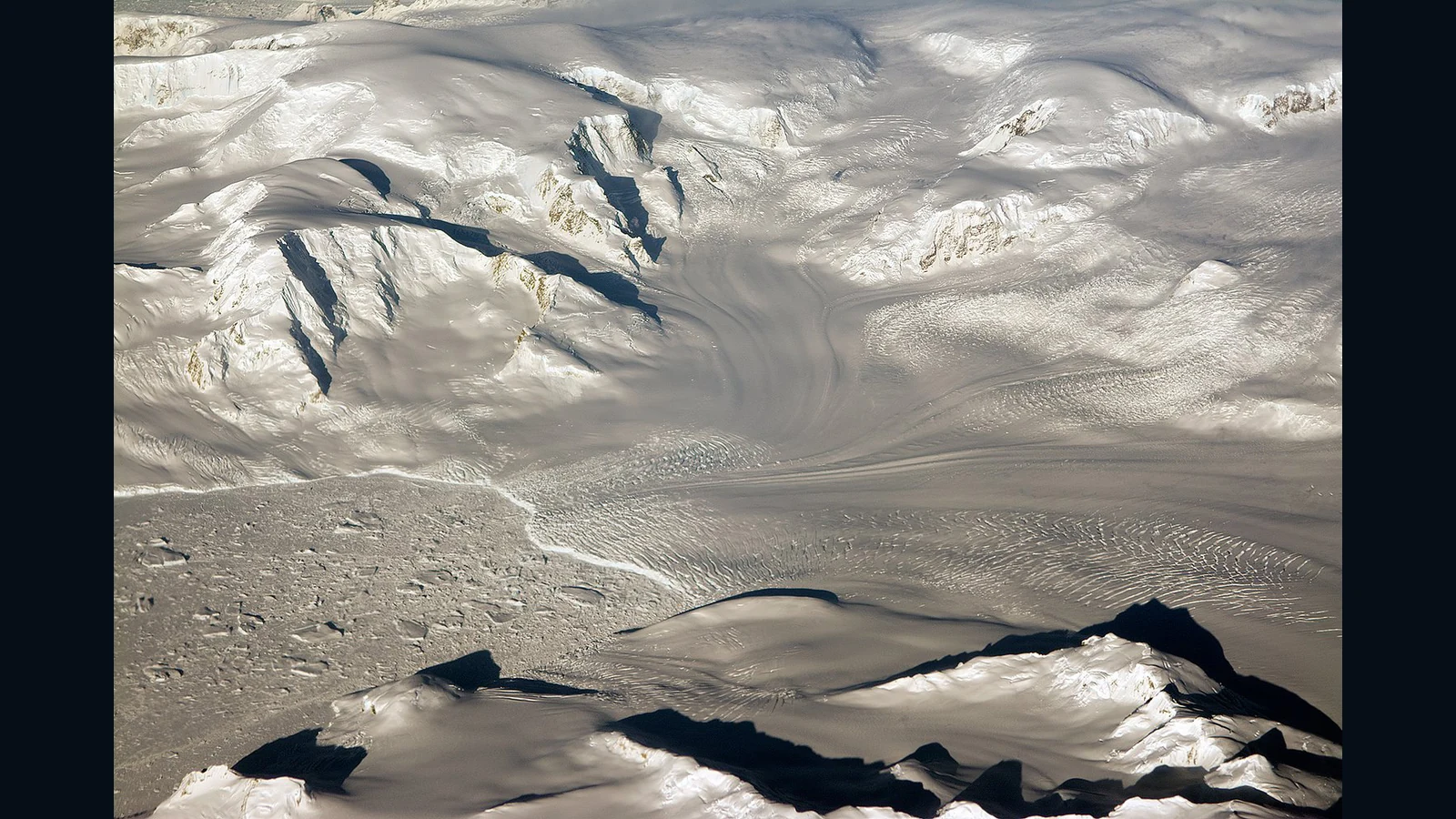

白く広がる氷の間に、山が姿を見せています。この航空写真を入口にすると、南極を平らな白い板として想像することから離れられます。ただし、露出した山と氷で覆われた地形を、同じように目で追えるわけではありません。

撮影日は2014年10月29日。写真はその日の沿岸の光景を記録したものです。現在の氷河の形や、南極内陸の底の状態まで代表させず、ここから先は別の観測を手がかりにします。

氷の底まで、反射をたどる。

氷を透過するレーダーを使うと、氷の中や底の境界から返る信号を記録できます。航空調査では、表面の高さを測るレーザーなどと役割を分担し、氷の厚さや底の地形を調べます。地中でカメラを向けて撮った景色とは、得られる情報の種類が違います。

反射の解釈には観測条件が関わります。線を一本引けば、その両側の全域も同じ精度で分かるわけではありません。下の図は氷と底の境界を整理する説明模型で、局所的な水の部分を大きく描いています。水の厚さ・範囲・観測の経路は実測値ではありません。

青い谷は、水の写真ではない。

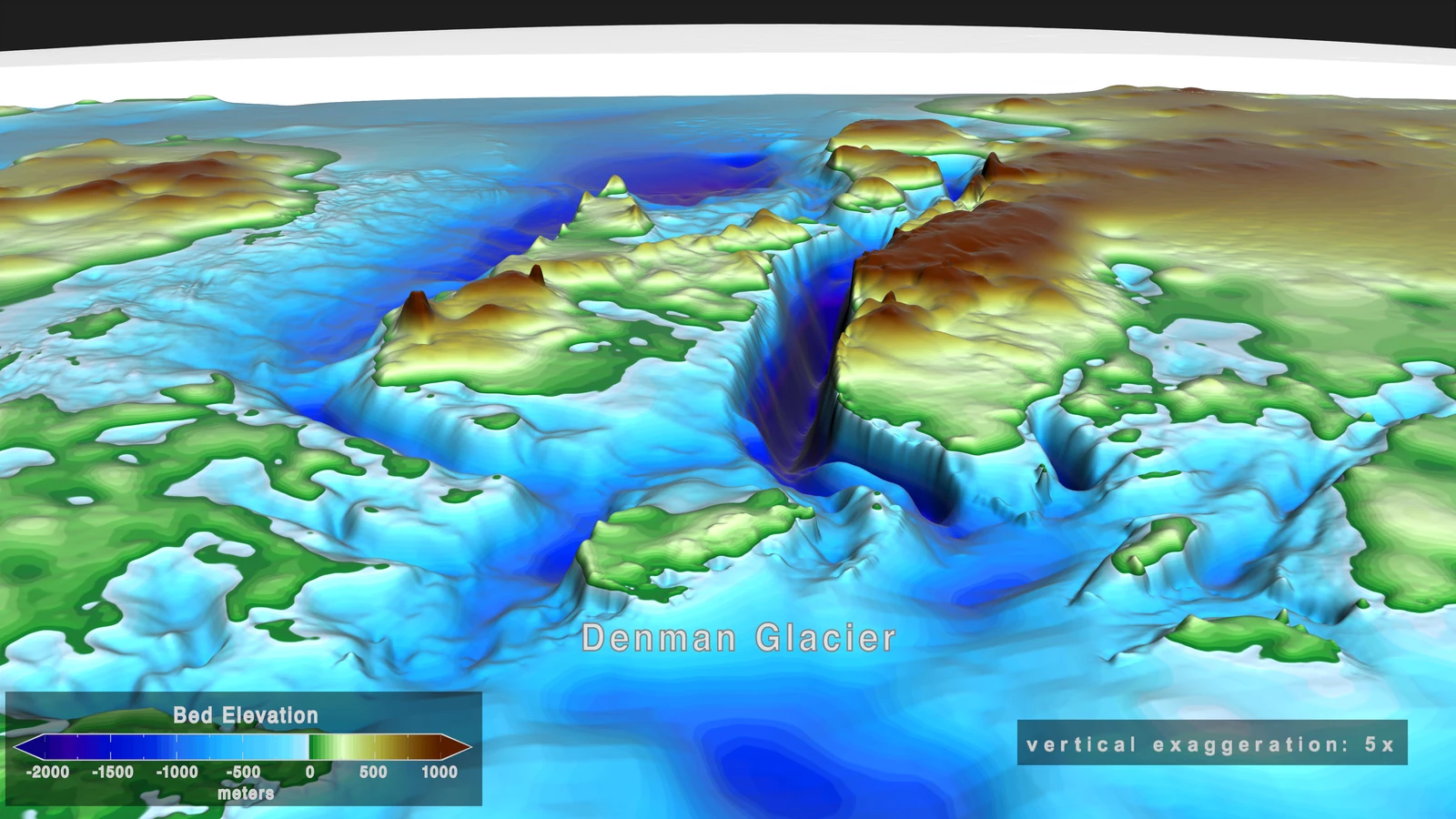

NASAのBedMachine可視化は、氷に隠れたデンマン氷河下の地形を、標高に応じた色で示しています。青系は海面より低い標高、緑・黄・茶系は海面より高い標高です。青く塗られた谷を、そのまま海や氷底湖の広がりと読まないでください。

この静止画は高さ方向を5倍に強調しています。地形の起伏を見やすくする処理であり、肉眼で見た斜面の角度や岩の色ではありません。

2019年公開資料の例として使い、南極の最新版の地形図とは扱いません。2025年にはBASがBedmap3を公開しており、地図は調査と解析によって更新され続けます。 BedMachineとBedmap3は別の地形データ製品です。掲載した2019年の可視化を、2025年のBedmap3へ置き換えたものではありません。

測った線と、線の間を分ける。

BedMachineでは、レーダーの厚さ測定に加えて衛星で調べた氷の流れと質量のつり合いなどを使い、測線間の地形を推定します。地図が隙間なく塗られていても、すべての画素の下を航空機が飛んで同じ測定をした、という意味ではありません。データには推定誤差や使った方法の情報も含まれます。

地形を調べる問いと、水の動きを調べる問いも分けます。「下に谷がある」「その場所に水がある」「水が増減している」は、同じ画像一枚から一度に確定できる答えではありません。対象の位置、測定方法、調査時期を並べると、それぞれの根拠を追えます。

氷の下の水は、別の手がかりで読む。

寒い表面の下でも、場所によっては地球内部からの熱や氷の運動に伴う摩擦などが液体の水の存在に関わります。氷底湖は、氷に覆われた局所的な水の集まりです。南極の底を一つの巨大な湖とみなす説明はできません。

NASAの2021年公開資料は、西南極のコンウェイ湖・マーサー湖周辺を扱う2018〜2020年の観測例です。ICESat-2の観測では、表面高度の変化が氷底湖の排水・再充填を調べる手がかりになります。測っているのは表面の高さで、水中の景色ではありません。この地域の排水・再充填の例を、南極全域の湖が同じ時期に同じ動きをする証拠にはしません。

一方、海に浮く棚氷の下は海水の環境です。陸上の氷床の底と棚氷の下を分けて、内部の氷の性質は次の氷河の記事へ進んでください。

底が凍っているか融けているかも、地形の色とは別の問いです。2025年の研究では、温度を計算するモデルと氷の動きからの推定を組み合わせ、掘削孔などの直接観測と照合しています。底の状態には地域差があり、判定が不確かな場所も残ります。「融けた底」という分類を、その場所全体が湖になっていることや、湖の水深の測定値へ置き換えないでください。
