明るい帯へ。光るのは、周りの物質。
暗い中心のまわりを、橙色の光が取り囲んでいます。まず目を向けたいのは、この明るい部分。ブラックホールの外側を回る熱いガスが、降着円盤という構造をつくる場合があります。周囲の物質から届く光が、見えない天体を調べる手がかりになります。

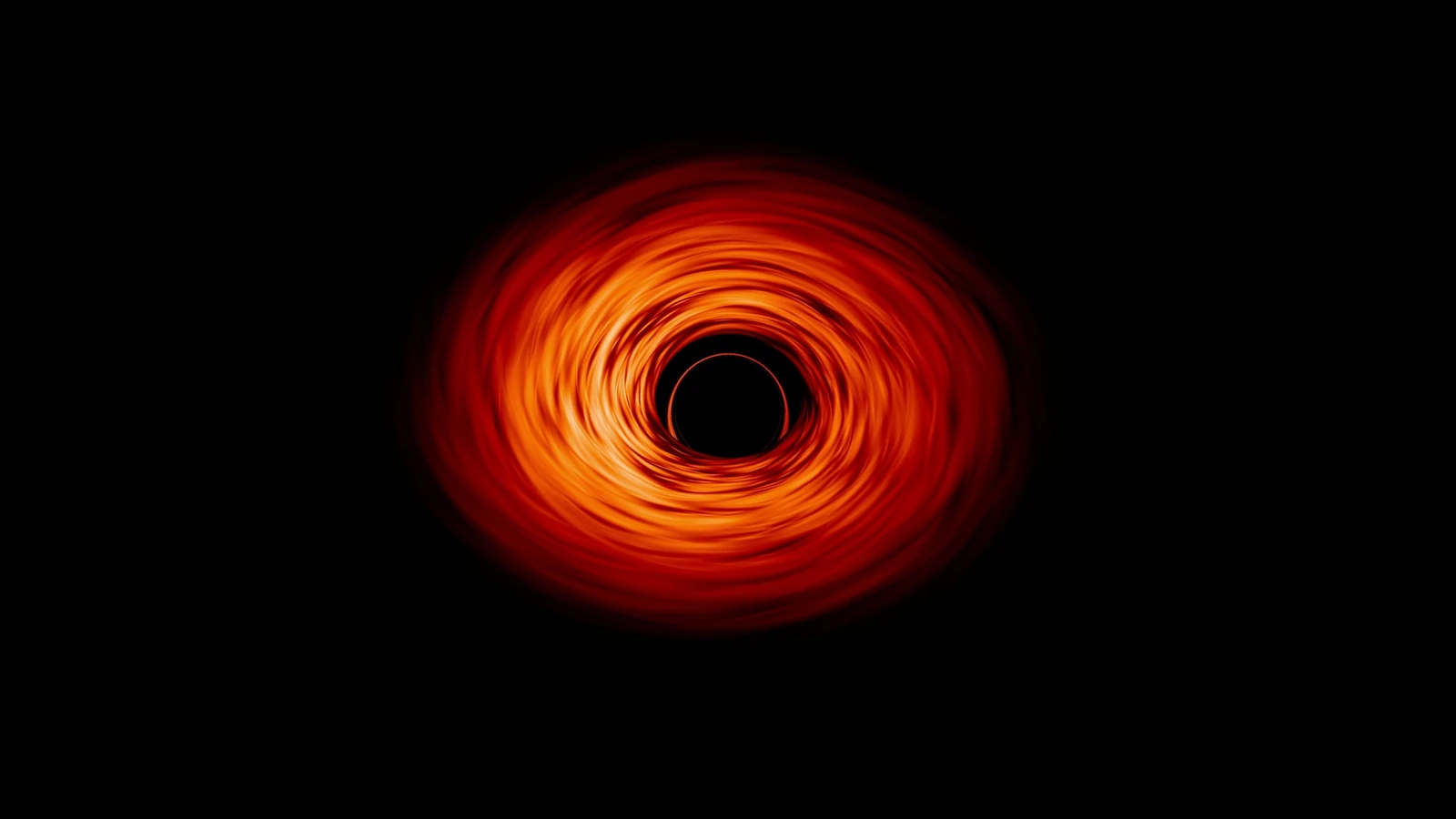

冒頭はNASAが光の経路を計算した画像です。薄い降着円盤と、回転していないブラックホールを仮定しています。実際のM87*を近くで撮影した景色ではなく、物理的な条件を置いて「どう見えるか」を読むためのモデルです。
どのブラックホールにも、同じ明るい円盤があるわけではありません。周囲に物質が乏しい場合は、観測しにくくなります。この探索では、光を放つ円盤のある場合を選び、物質の分布と光の届き方を順に見ます。
円盤の向こう側へ。光が回り込む。
横に近い視点なのに、円盤の光が中心の上と下へ伸びています。強い重力のもとでは、光が進む経路も曲がります。向こう側から出た光がこちらへ届くことで、円盤の一部が持ち上がったような像になります。この見え方を重力レンズとして考えます。
物質の円盤の形と、観測者へ届く光の像は分けて読みましょう。上に見える弧を、そのまま垂直な壁や別の円盤と扱う必要はありません。光がどこから出て、どの経路を通り、どこへ届くかが、見える輪郭を決めます。
別の視点の画像へ進むと、円盤の見える形も変わります。NASAの可視化では、円盤を真上や真下から見る場合と、横から見る場合で歪み方が異なります。位置を変えて比べることが、輪郭だけから構造を決めつけないための手がかりです。
明るい側へ。動きも、光を変える。
降着円盤を回るガスは、こちらへ近づく側と遠ざかる側を持ちます。NASAのモデルでは、近づく側がより明るく、遠ざかる側が暗く見える効果が現れます。速い運動と視線の方向が、左右の明るさに関わっています。
この効果はドップラー増光と呼ばれます。円盤を正面から見ると、ガスの運動がこちらへ近づく・遠ざかる向きにならず、この明るさの非対称は消えます。明るい部分が多いというだけで、物質の量だけを比較することはできません。
画像の橙色は、可視化の表示として読みます。波長の異なる観測像や別のモデルへ移るときは、色の意味も確かめることが大切です。光の形、明るさ、表示色には、それぞれ異なる条件が関わります。
- 01光を出す
円盤の物質と温度、何の波長の光を扱うか。
- 02経路をたどる
強い重力のもとで、光がどちらへ進むか。
- 03視点を選ぶ
円盤を見る角度と、ガスの運動の視線方向。
暗い中心へ。影と境界を分ける。
事象の地平面は、内側から光が外へ出られなくなる境界です。表面に立つための地面という意味ではありません。外から得られる手がかりは、この境界の外側にある物質や光の記録です。
画像の暗い中心は、ブラックホールの影として考えます。光が取り込まれることと、周囲で光の経路が曲がることが組み合わさって生まれる暗い領域です。影の輪郭を、そのまま事象の地平面の大きさや輪郭へ読み替えないことが大切です。
今回の計算では、影の縁に円盤の光が複数回回り込んだ細い像も現れます。計算画像に見える細かなリングと、次に見るEHTの観測像の明るいリングは、解像度や観測条件までそろえて比較する必要があります。
観測像へ。M87*のリングを読む。

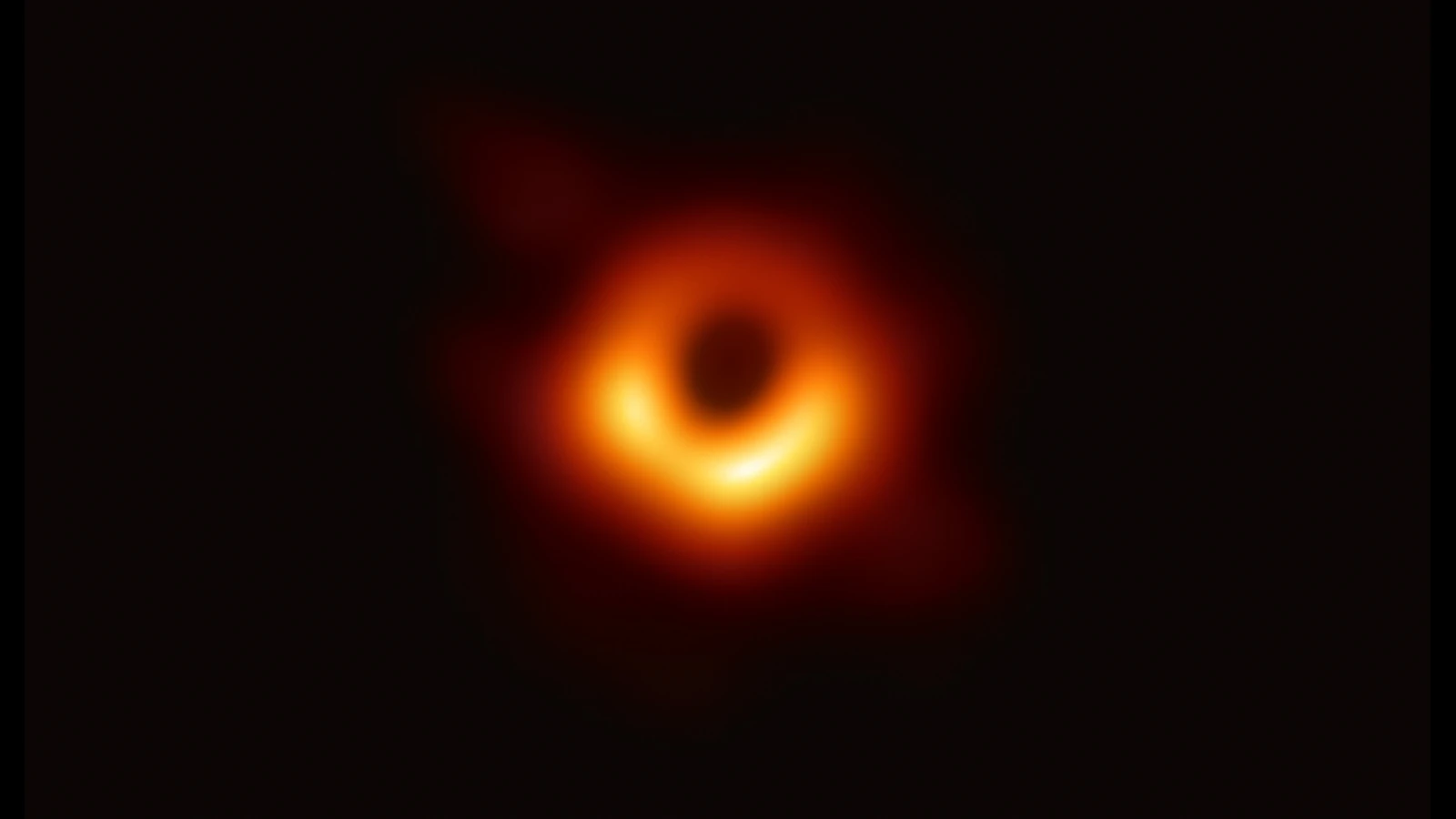

次の画像は、M87という銀河の中心にあるブラックホールM87*をEHTが観測した像です。世界各地の電波望遠鏡が2017年に記録した波長1.3mmのデータを組み合わせ、画像として再構成しました。2019年4月10日に公開された資料を掲載しています。
明るいリング状の構造と暗い中心が、観測から得られた手がかりです。ESOの発表では、独立した観測や複数の画像化手法でこの構造を確かめ、物理的なモデルと照合したことが説明されています。輪郭を眺めることから、観測と解釈の往復へ進みます。
計算画像は条件を置いて光の見え方を調べ、観測像は届いた電波から構造を調べます。どちらも大切ですが、同じ天体の同じ視点を撮影した二枚ではありません。「近くでは何が見えるか」を考えるときは、物質・重力・視点・波長をそろえるところから始めましょう。
EHT CollaborationによるM87*の像。2017年の電波観測、2019年4月10日公開。熱い周囲の物質と暗い中心を読みます。
図版の条件を見る
原資料の全画角・表示色・縦横比を保持。必要な縮小と余白追加のみ。2017年の波長1.3mmの観測から再構成したM87*の像。表示色は肉眼の色を表さない。| 方法 / 記録するもの | 読み取ること / 限界 |
|---|---|
| NASA / 光の経路の計算非回転ブラックホールと薄い降着円盤 | 円盤の向こう側の光、視点、明るさの非対称を調べる。 設定したモデルの像。M87*の近接写真ではない。 |
| EHT / 電波の観測2017年 / 波長1.3mm | 望遠鏡の記録を組み合わせ、M87*のリング状構造と暗い中心を読む。 表示色は肉眼の色ではない。観測された構造をモデルと照合する。 |
画像の精細さをそのまま測定精度の優劣へ読み替えず、各資料が答える問いを比べます。
図版の根拠：[simulation] NASA — Black Hole Accretion Disk Visualization [m87] ESO — First Image of a Black Hole [eht] ESO — Astronomers Capture First Image of a Black Hole
見えたことと、推定したこと。
写真と測定から得たこと、説明に用いた前提を整理します。
観測・資料から分かること
- 2017年のEHT電波観測から、M87*のリング状構造と暗い中心が画像へ再構成されています。
- 原資料の観測波長は1.3mm、画像公開日は2019年4月10日です。
説明に加えた処理と前提
- 周囲の物質と重力のモデルを用いて、観測像の構造を解釈します。
- NASAの計算画像は、薄い降着円盤と非回転ブラックホールの条件から光の経路を計算します。
この資料だけでは決められないこと
- あらゆるブラックホールの周囲で同じ円盤や同じ景色が得られるとは限りません。
- このページはM87*の近くへ行って撮影した記録や、事象の地平面の内側の観測ではありません。
参考資料・出典
写真の条件、観測の方法、推定の範囲を原資料で確認できます。
- simulationNASA — Black Hole Accretion Disk Visualization ↗確認：2026-10-06
使用：モデルの仮定、視点、光の経路、増光、画像とクレジット。 - warpedNASA — A Black Hole’s Warped World ↗確認：2026-10-06
使用：重力レンズと明るさの読み方。 - anatomyNASA — Black Hole Anatomy ↗確認：2026-10-06
使用：降着円盤、事象の地平面、影、物質のない場合。 - overviewNASA — Black Holes ↗確認：2026-10-06
使用：ブラックホールと周囲の物質の観測。 - m87ESO — First Image of a Black Hole ↗確認：2026-10-06
使用：M87*の個別画像、2017年/1.3mm/2019年公開、EHTクレジット。 - ehtESO — Astronomers Capture First Image of a Black Hole ↗確認：2026-10-06
使用：観測ネットワークと独立した画像化、モデル照合。
