小さな模様へ、ものさしを持って。
最初の写真では、細長い珪藻の輪郭と表面の細かな模様が見えます。下にある10µmの尺度は、0.01mmに当たる長さです。画面いっぱいに表示された姿を、そのまま肉眼で見える大きさとは考えず、尺度を手がかりに近づきます。
この像の試料は、イエローストーンのUpper Geyser Basinで採取した針葉上にあった珪藻です。USGSは走査電子顕微鏡で撮影したと記しています。白黒の濃淡と輪郭を電子顕微鏡の記録として読み、水中の細胞の姿は次の観測像で確かめます。
イエローストーンのUpper Geyser Basinで採取したロッジポールパインの針葉上の珪藻。David Dambyが2023年10月に撮影した走査電子顕微鏡像です。下の10µmの尺度から、表面の模様を見る大きさを確かめます。
図版の条件を見る
配布画像の全画角・縦横比・尺度と存在する原メタデータを保持。原画の拡大なし。余白追加と縮小のみ。この章の出典を確認する
一つの細胞が、連なって見える。
珪藻は単細胞の藻類ですが、種類によって細胞が鎖状や群体として並ぶ姿をとります。「単細胞」と「一つずつ離れている」は同じ意味ではありません。下の観測像では、一つの長い生き物の輪郭として見る前に、繰り返す小さな単位を探してみてください。

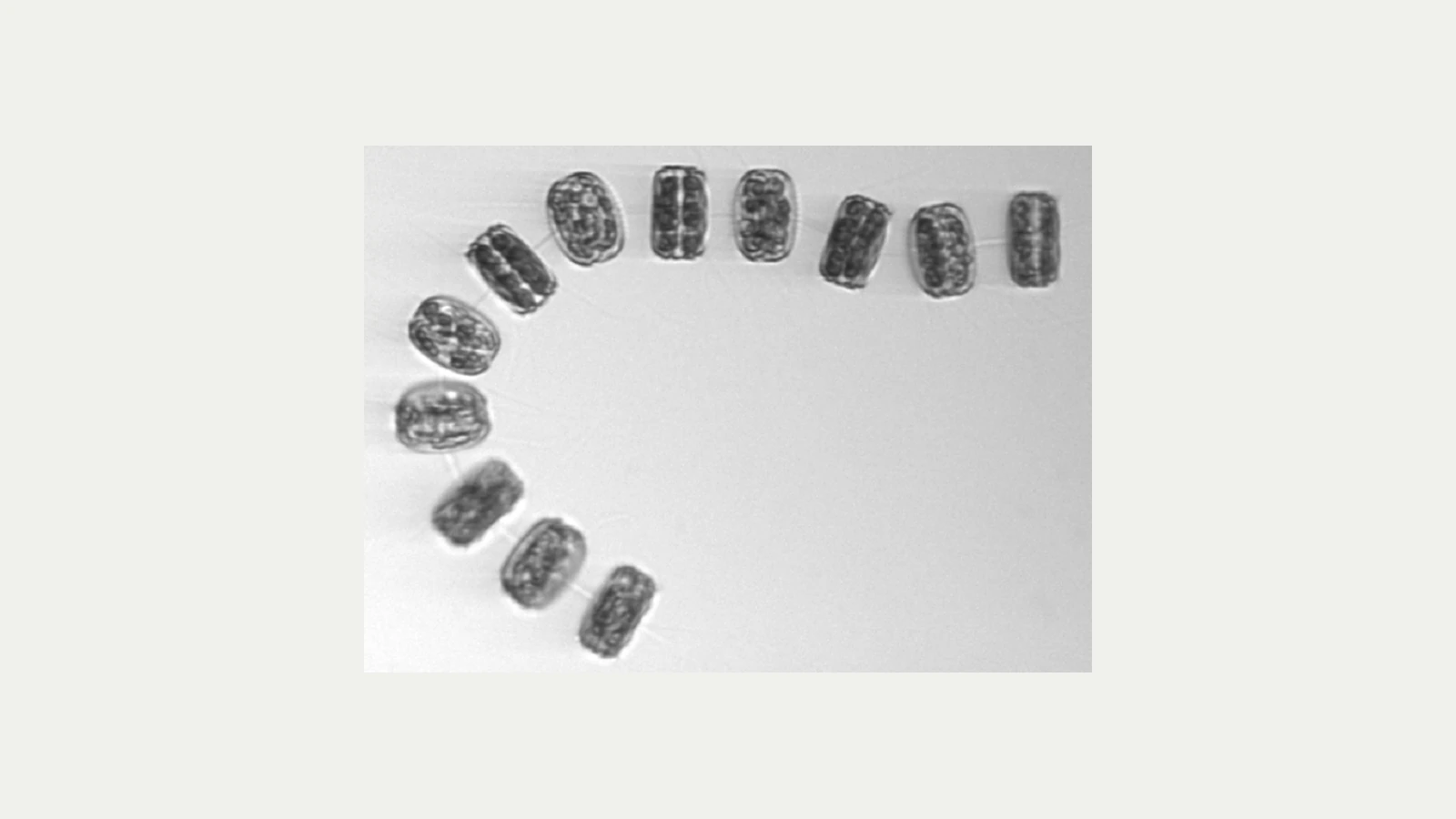

NOAAが示す像はThalassiosira属の珪藻です。種類によって輪郭や連なり方が異なり、像に付けられた名前は資料の同定を確かめる入口になります。この図には実寸の尺度がないため、大きさを比べるときは最初のSEM像と同じ縮尺にそろえたものとして扱わず、まず連なり方を読みます。
殻の内側で、光を使う。
珪藻の殻は、シリカでできた細胞壁です。形の美しい粒としてだけでなく、光合成をする細胞として見ると、水の中での役割が分かります。光や二酸化炭素、栄養塩を使う活動が、有機物を作ることにつながります。
珪藻を含む植物プランクトンは、水中の食物網の土台を支えます。増殖には光や栄養塩などの条件が関わり、ある場所の一枚の写真から海全体の量を読むことはできません。細胞の姿を記録する観察と、集団がいつ・どこで増えるかを調べる観測を組み合わせて読みます。
形を撮る、表面を見る、集まりを読む。

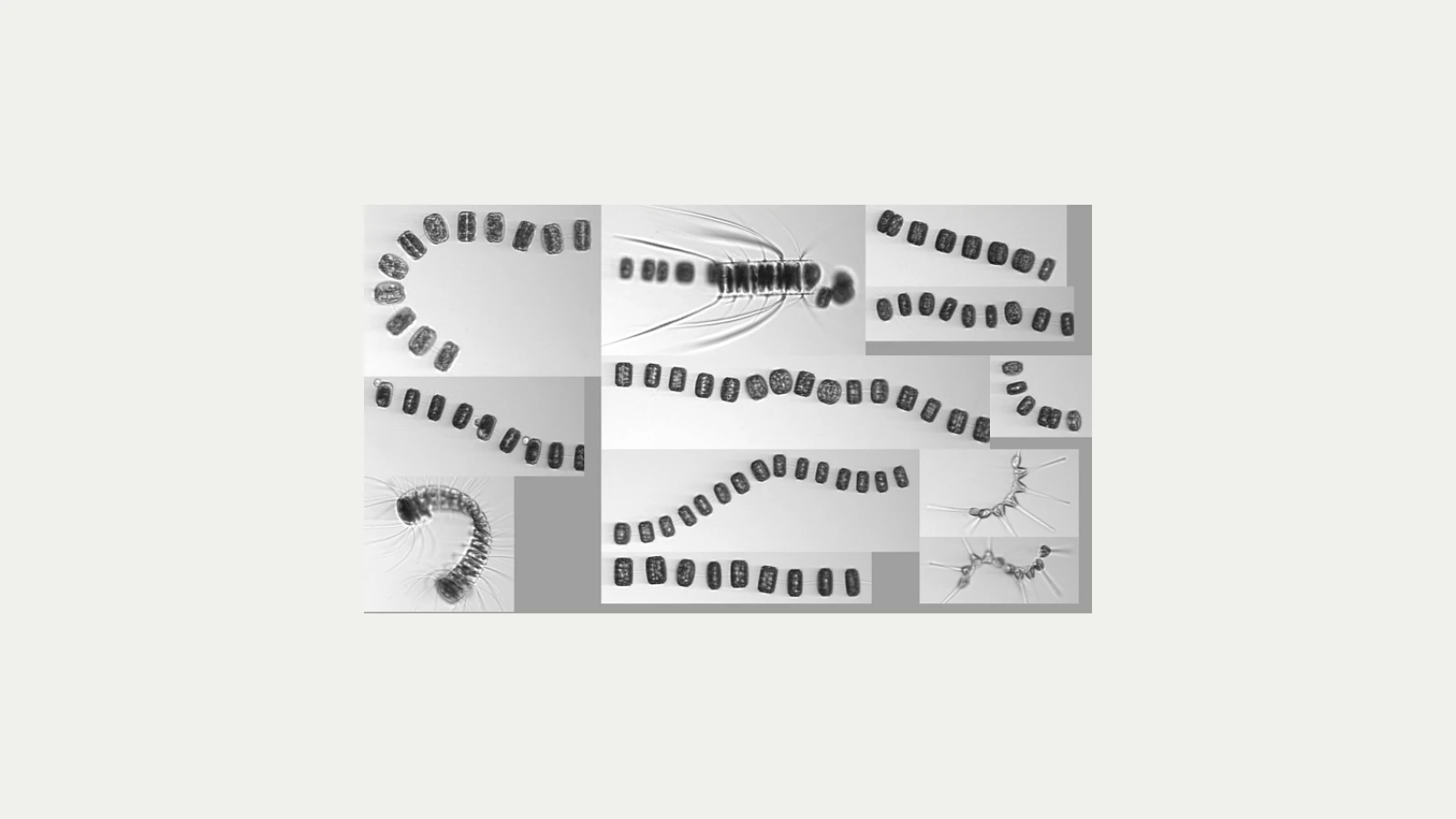

Crescent City沖の観測画像には、鎖状の珪藻や突起の目立つ像が並んでいます。NOAAはImaging FlowCytobotという装置で得た像と説明しています。一つの視野を写した集合写真ではなく、複数の像を並べた資料として、形の違いに注目します。
最初のSEM像とは、試料の場所も観測方法も違います。機器が変わると記録の役割も変わり、形の観察、細かな構造の確認、種の組合せを使った環境の推定へと問いを選べます。倍率の数字だけを並べるより、何を撮り、どの資料と照合するかを先に確かめます。
カリフォルニア州Crescent City沖の珪藻をImaging FlowCytobotで記録した像。複数の観測像を並べた資料です。各像の輪郭や細胞の連なり方を読み比べます。
図版の条件を見る
配布画像の全画角・縦横比・尺度と存在する原メタデータを保持。原画の拡大なし。余白追加と縮小のみ。| 方法 / 記録するもの | 読み取ること / 限界 |
|---|---|
| 光学的な観測像細胞の形・連なり方 | 撮影された細胞の輪郭や配置を読む。 試料の場所、装置、尺度の有無を確かめる。 |
| 走査電子顕微鏡像微細な輪郭・表面の構造 | 今回の針葉上の試料を、10µmの尺度とともに読む。 海中の自然の色や連続した動きとは別の記録。 |
| 堆積物中の殻の組合せ保存された種の集まり | 現在の分布や環境条件の資料と照合し、過去の環境を推定する。 地層の特徴や地球化学も合わせて解釈する。 |
異なる資料の役割を整理した表です。同じ個体・同じ場所を三つの方法で測った記録ではありません。
図版の根拠：[ode] NOAA Fisheries — An Ode to Diatoms [sem] USGS — Yellowstoneの針葉上の珪藻のSEM像 [fossils] USGS — Environmental Investigations Using Diatom Microfossils
細胞の殻が、過去の水を語る。
珪藻が死んだあと、殻が堆積物に加わり、地層の中に保存されることがあります。残された殻は、その場所で暮らした珪藻の集まりを読む手がかりです。殻を微化石として調べることで、今は見えない水の環境へ問いを進められます。
USGSは、堆積物中の種の組合せを、現在の分布と環境条件のデータに照合する方法を説明しています。地層の特徴や地球化学も合わせて解釈し、過去の水の状態を推定します。一つの模様から環境を決めるのではなく、複数の試料と手がかりを積み重ねる読み方です。
- 01採取した地層と試料
どの層・場所から得た堆積物かを記録する。
- 02保存された種の組合せ
顕微鏡で殻を読み、現在の分布や環境条件の資料に照合する。
- 03別の記録との照合
地層の特徴や地球化学と組み合わせ、過去の環境を推定する。
見えたことと、推定したこと。
写真と測定から得たこと、説明に用いた前提を整理します。
観測・資料から分かること
- USGSのSEM像は針葉上の珪藻を写し、10µmの尺度が入っています。
- NOAAの観測画像には細胞の連なりや形の違いが写り、装置や属名を原資料で確認できます。
- 珪藻の細胞壁はシリカからなり、殻の形や種の組合せを調べる資料が公開されています。
説明に加えた処理と前提
- 地層中の殻の組合せを現在の環境資料などに照合し、過去の水の環境を推定します。
- 観測方法の表と調査の順序は原資料を整理したもの。掲載画像を再解析した測定結果ではありません。
この資料だけでは決められないこと
- 尺度のない観測像から、各細胞の実寸や画像間の倍率を新たに確定していません。
- 一枚の像だけから、海全体の珪藻の量や試料の過去の水質を決めることはできません。
