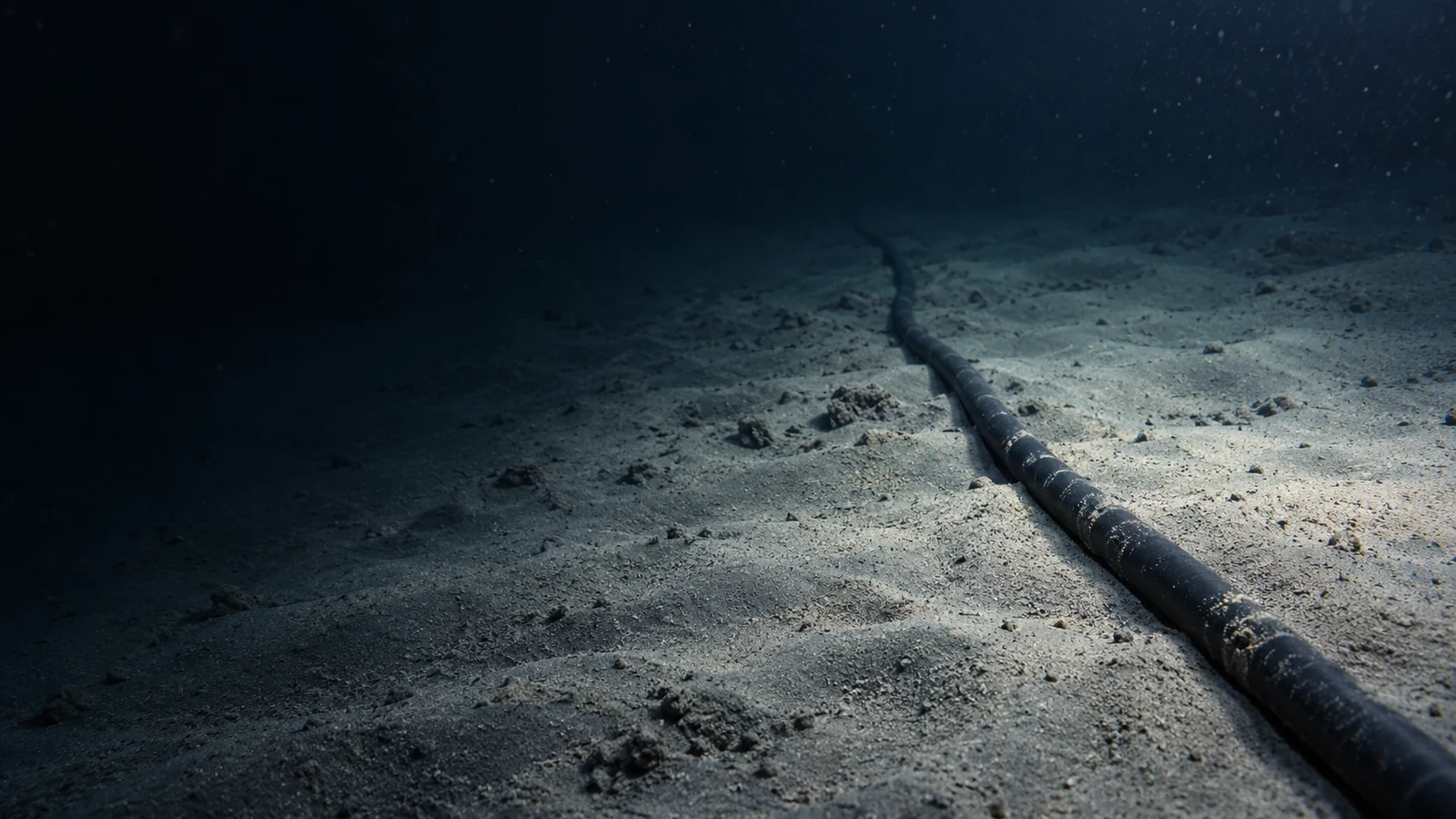

海底ケーブルの通る海。暗い海底に、世界をつなぐ線がある。

海岸で、線は陸と海をつなぐ。

海底ケーブルをたどる旅は、いきなり大洋の真ん中から始まりません。陸上の設備と海中の区間を結ぶ場所が陸揚げ地点です。NECの建設解説では、沖合の敷設船からケーブルを繰り出し、海岸へ引き込む陸揚げ作業が紹介されています。線はここで、陸と海をつなぐ設備になります。

海へ出る前には、ケーブルそのものと、中継器などの海底機器が準備されます。長いケーブルを収容する船の設備がケーブルタンク。甲板から延々と伸びる一本の線の背後に、製造・試験・積み込みという作業があります。

ここで扱うのは光ファイバーで情報を送る通信ケーブルです。海底には送電用ケーブルもありますが、役割や構造は同じではありません。外見が似た線を見たときも、「何を運ぶケーブルか」を最初に確かめると、断面や途中の機器の意味が読みやすくなります。

浅い海では、海底の下へ隠す。

ケーブルを海底に置いたら、必ず上から見えるとは限りません。沿岸では船の錨や漁具が触れる危険を減らすため、外装鉄線、保護管、埋設などで守る区間があります。埋設とは、海底面より下へケーブルを収めること。海を何千mも掘るという意味ではありません。

KDDIが紹介するPLOW-IIは、水深1500mまでの海底で、1〜3mの溝を掘りながらケーブルを埋設する機器です。1500mは海面から作業する海底までの水深、1〜3mは海底面から下へ掘る溝の深さ。二つを取り違えると、実際の工事からかけ離れた断面になります。

これは特定の機器の紹介であって、全世界のケーブルが水深1500mを境に同じ施工へ切り替わるという規則ではありません。守り方は海底の材料、利用される漁具、周囲の活動などに合わせて決めます。水深の数字だけで、その線が埋まっているかを判定しないことが大切です。

深海の線は、先に調べた地形をたどる。

深海には、海底表面にケーブルと機器を敷設する区間があります。自然の地形を見ながら進むと、平らな堆積物だけでなく斜面や起伏にも出会います。ケーブルを通すルートは、地図上の二地点をただ最短の直線で結んで決めるものではありません。

NECの技術解説は、海底面の起伏を音響で調べ、海底下の地層も探査する工程を示しています。地形の調査は通す道を選ぶため、地層の調査は埋設できる底質かを知るため。必要なら土砂の試料も採り、表面敷設と埋設、ケーブルの種類を選ぶ材料にします。

ICPCも、ケーブル同士が交差する場所では、海底の地形、中継器の位置、引き揚げて修理する際の条件を考慮すると説明しています。線が交わる一つの点にも、隣のシステムを保守できるようにする設計があります。

光を送る線に、電力の役割もある。

通信の情報は、光ファイバーを通る光信号で送られます。ところが、長い距離を進む光は弱くなります。海底中継器を使うシステムでは途中で光を増幅し、その機器へは陸上の給電装置から電力を供給します。光の道と機器の電源は、同じ通信を支える違う役割です。

そのため、「通信ケーブルには電力の役割がない」とも、「情報は電線を通る電気信号として大洋を渡る」とも書けません。ケーブルの内部構造は、光ファイバーや保護、給電の役割を分けて読みます。表面の暗い被覆だけを見ても、中の光信号を直接見ることはできません。

すべての通信ケーブルに、同じ間隔で中継器が付くわけでもありません。KDDIのYUI紹介では、久米島〜宮古島の260km区間に中継器を使わない構成を採用した具体例が説明されています。長さだけで機器の有無を決めず、どのシステムの資料を読んでいるかを確かめます。

線を直すために、海底から船へ。

海底で線が損傷したとき、作業の中心になるのはケーブル船です。船には長いケーブルを扱う設備と、曲げすぎずに海へ下ろしたり引き揚げたりする機器があります。海底のその場だけで完結する作業として考えるより、海中と船上を往復する仕事として見ると、保守の仕組みが分かります。

KDDIの水中ロボットMARCAS-Vの紹介には、障害ケーブルの探査、掘り出し、切断、船上への引き揚げ支援、修理後の埋設が並びます。対応する水深は2500mまでという機器の条件も記載されています。どんな深海でも同じロボットが使えるわけではなく、現場の水深や底質に合う方法が必要です。

ケーブルが一本損傷することと、通信がすべて止まることは分けて考えます。YUIの例では、複数の区間をループ状に接続し、切断時に反対側の経路を利用できる構成が説明されています。どれだけ通信を維持できるかはネットワークの構成や障害の範囲にも関わり、一本の線の写真からは決まりません。

地図の一本線を、海底の景色へ読み替える。

海底ケーブルを理解するときは、どの記録を見ているかを切り替えます。国や島を結ぶ線の地図は接続関係を考える入口。ルート設計の記録は、位置、機器、敷設方法を読む資料。そして海底の写真は、そのカメラの前の局所的な景観を示します。

ルート調査と埋設評価は、ICPCの推薦文書の公開概要にも独立した項目として挙げられています。一本の線を引く背景には、通る海と海底下を確かめる仕事があります。この図鑑ではその違いを入口にし、自然の海底を扱う水深4000mの記事と、そこに配置する人工の線を扱うこの記事を読み比べられるようにしています。
