光の帯へ。写真に写っているもの。
地球の縁から、緑の光が立ち上がっています。国際宇宙ステーションから撮られたこの写真では、光の帯とカーテンのような筋をたどれます。NASAは、オーストラリアと南極の間の南インド洋上空のオーロラとして紹介しています。
写真に写っているのは、大気が放つ光です。磁場そのものが緑色の糸になって輝いているわけではありません。見える光から出発し、光を生む粒子と、それに関わる磁場へ視点を移していきましょう。
まず、地球の縁に沿う帯を見て、そこからカーテンのように伸びる筋へ視線を動かしてみてください。光の形を記録する写真と、向きや強さを記録する磁力計を組み合わせると、目に見える現象の背後へ問いを進められます。
国際宇宙ステーションから見た、オーストラリアと南極の間の南インド洋上空のオーロラ。NASAが2024年9月3日に紹介した写真。
図版の条件を見る
原資料の全画角・縦横比・色・存在するEXIF/ICC/XMPを保持。縮小と余白追加のみ。地球の内側へ。磁場を生む流れ。
地球を大きな磁石にたとえると、方位磁針が向きを変えることを考えやすくなります。けれど、地球の中心に棒磁石が一本入っているという意味ではありません。主要な磁場の源は、深い場所にある液体の外核の運動です。
地球の外核には、液体の鉄やニッケルが存在します。電気を通す液体の動きが磁場の生成に関わり、この仕組みは地球のダイナモと呼ばれます。固体の内核、ゆっくり変形するマントル、液体の外核は、それぞれ状態と役割が異なる層です。
ここで知りたいのは、外核の風景よりも、内部の動きと地球の外の磁場がつながること。空の光の帯を見たあとに地下の金属へ戻ると、オーロラの背景に地球の内部も関わっていることが見えてきます。
宇宙へ。昼側は押され、夜側は伸びる。
地球の磁場が支配的な役割を持つ周辺の領域を、磁気圏と呼びます。太陽からは太陽風という荷電粒子の流れが届き、地球の磁気圏に働きかけます。地球を中心とした、左右対称の丸い殻を想像するだけでは、その形を捉えきれません。
太陽に向く昼側は押し込まれ、太陽と反対の夜側には磁気尾が長く伸びます。形は太陽風などの条件に応じて変化します。図で地球が小さく見えるのは、地表を離れて広がる領域を考えるためです。図の端を宇宙の中の固定された壁と読む必要はありません。

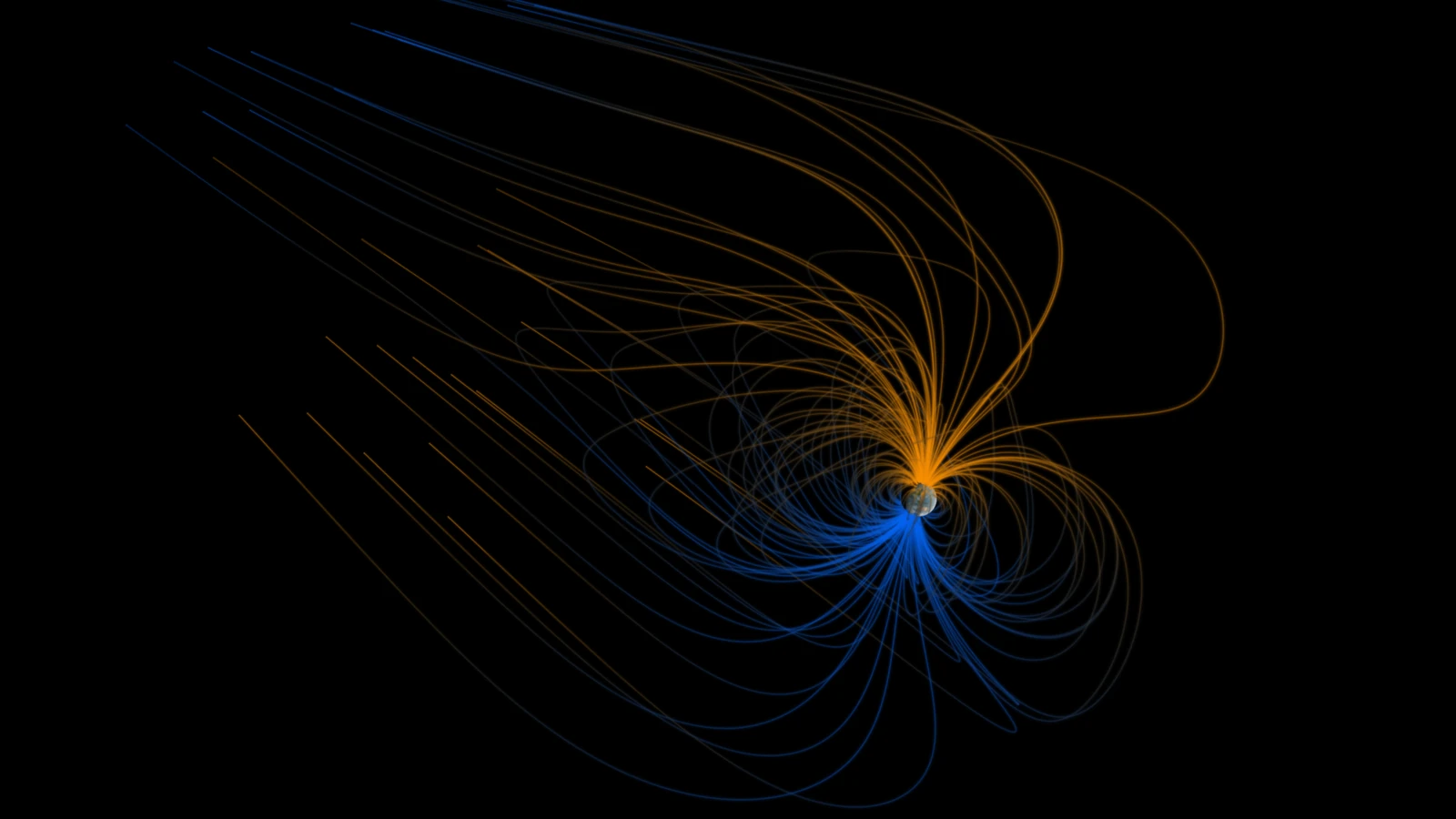

次の図は、NASAが観測をもとに作った概念的な可視化です。青と橙の線は、磁場を表す磁力線を描いたもの。色は極性の違いを示します。宇宙に実際に浮かぶ青い糸、オーロラの発光色、粒子一個の飛行経路とは読み分けます。
大気へ戻る。粒子が、光を生む。
エネルギーを持つ粒子が大気中の原子や分子に衝突すると、オーロラの光が生まれます。粒子、地球の磁場、太陽からのエネルギーが関わる現象です。「磁場が光る」よりも、「磁場に関わる粒子の動きが、大気の発光につながる」と考えると、写真と図の役割を分けられます。
オーロラの色には、発光する物質や高度の違いが関わります。NASAは緑と赤を酸素、青やピンクを窒素に関わる色として説明しています。冒頭の緑のカーテンと、磁気圏の図の青・橙は、色を使う目的が違います。図の色から大気の成分を読むことはできません。
光の形と色を記録するカメラに加え、磁力計やレーダー、探査機も使われます。別々の記録をそろえることで、上層大気の光と磁場の変化を調べます。このページの写真と磁気圏の図は同時観測の一組ではなく、発光と構造を別の方法から読む資料です。
- 01光の形
カメラでオーロラの帯と変化を記録する。
- 02磁場の変化
磁力計で観測点の強さや向きを測る。
- 03周辺の粒子
レーダーや探査機の記録と照合して、現象のつながりを調べる。
この章の出典を確認する
地上の観測点へ。見えない場を測る。
USGSの地磁気観測所では、向きを含む成分と、磁場全体の強さを別の機器で測っています。三軸のフラックスゲート磁力計と、全磁力を測るプロトン磁力計を組み合わせ、記録の整合性も確認します。写真で明るさを読む作業から、値を測る作業へ進む場所です。
磁力計は温度や周囲の磁気的な干渉に敏感です。観測所では機器の向きを固定し、温度を管理し、定期的な絶対観測で記録の基準を補正します。細かな変化を研究するには、機器を置いた場所と測り方を保つことも大切です。
一つの観測点が測るのは、その場所と時刻の磁場です。USGSは観測所の継続記録を公開し、変動の研究に使っています。地球全体の三次元構造を考えるときは、地上と宇宙の観測、計算による表現をつなぎます。緑の光の写真、磁場の測定値、磁力線の図を、それぞれの役割で読み終えましょう。
| 方法 / 記録するもの | 読み取ること / 限界 |
|---|---|
| カメラオーロラの発光 | 帯や筋、写真に記録された光の形を読む。 露出や視点も関わる。画像の明るさは磁場の強さの目盛りではない。 |
| 地上の磁力計観測点の磁場成分・全磁力 | 強さや向きの時間変化を記録する。 一地点の値。温度、干渉、基準の補正も確認する。 |
| 磁気圏の可視化観測に基づく概念的な構造 | 昼側と夜側、磁力線の配置を見渡す。 磁場の写真ではない。線の表示色とオーロラの色は別の役割。 |
掲載写真と概念図は同時刻・同じ場所を測った組ではありません。測ったものと、表示から読み取るものをそろえるための比較です。
図版の根拠：[photo] NASA — Great Aurora [shape] NASA Earth Observatory — Earth’s Magnetosphere [instruments] USGS — Instrumentation
見えたことと、推定したこと。
写真と測定から得たこと、説明に用いた前提を整理します。
観測・資料から分かること
- NASAのISS写真は南インド洋上空のオーロラを記録しています。
- 地上の観測所は磁場成分と全磁力を機器で測り、継続記録を公開しています。
説明に加えた処理と前提
- 磁気圏の概念図は観測を背景にした構造の表現です。
- 主要な磁場の生成は、電気を通す液体の外核の運動と結びつけて説明されます。
この資料だけでは決められないこと
- 掲載写真の個別の撮影日時・露出条件は、参照したNASA紹介ページに示されていません。
- 写真の場所と時刻に対応する磁場の値や三次元構造を、このページで新たに測定していません。
