水面の隣から、壁の内側へ。
貯水池から見えるのは、ダムの上流側の壁。反対へ回ると、谷を塞ぐ大きなコンクリートの姿が見えます。大町ダムの公式解説は、この重さで水圧を支える型を「重力式コンクリートダム」と説明しています。外からは一つの塊に見える壁にも、管理するための通路と設備があります。
その一つが監査廊です。宮ヶ瀬ダムでは、内部を点検し、設備や計器へ近づくための通路として紹介されています。人が歩く監査廊と、貯水池から下流へ水を送る放流管は、役割も空間も違います。ダムの中を歩く景色を、湖の水が流れる巨大トンネルと重ねないことが、この探索の出発点です。
次の断面は、重力式の堤体内に通路があることを読むための概念図です。個別のダムでは通路の高さ・本数・配置が異なります。水を支える本体、点検する人の道、水を動かす設備を順に分けて見ていきます。
コンクリートの厚い壁の中を進む監査廊の景観。照明、手すり、天井の設備を手がかりに、内部の仕事へ進む。
図版の条件を見る
特定のダムの撮影記録ではなく、監査廊の一般的な景観。寸法・計器の設置位置は施工図として使わない。- 01貯水池
上流側に水を蓄える。水面と堤体の内側は別の場所。
- 02コンクリートの堤体
重力式では本体の重さで水圧を支える。小さな点検通路を内部に設ける。
- 03監査廊と放流設備
監査廊は人の通路。放流水はゲートと管など、別の設備を通る。
照明をたどると、点検の道になる。

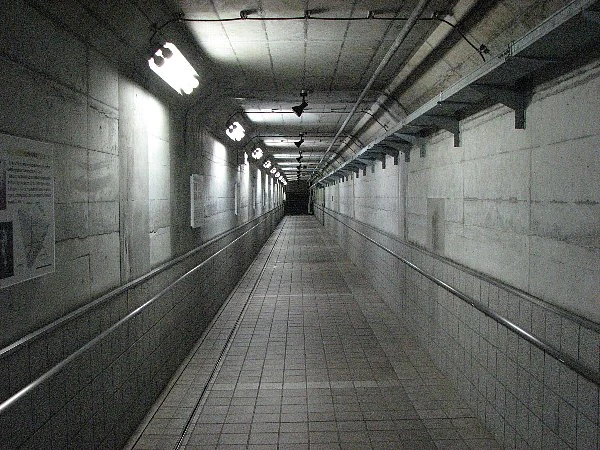

実際の監査廊の写真を見ると、視線は明かりの列に導かれて奥へ進みます。宮ヶ瀬ダム管理事務所が公開する写真には、コンクリートの壁、両側の手すり、天井近くの設備が写っています。外から見た巨大な壁の内部に、人が歩いて確認できる道が組み込まれています。
宮ヶ瀬の説明では、監査廊は管理設備や計測機器の点検・観測に使われます。大町ダムの監査廊にも、電気や計器類のケーブルが通り、放流設備の操作や点検に使われると説明されています。通路そのものより、そこから何に近づけるかを見ると、内部の設計が読みやすくなります。
監査廊の明るさや形は、施設によって違います。この写真は宮ヶ瀬の通路の一例。次は、その足元や基礎の近くで、水をどのように集め、調べるのかを見ます。
集めた水には、二つの仕事がある。
厚いコンクリートの壁があっても、基礎の岩盤などを通る水について考える必要があります。大町ダムの監査廊には岩盤などからの漏水を集める役割があると説明されています。内部の水は、集めて流す対象であると同時に、状態を読む手がかりにもなります。
国土交通省の設計資料では、基礎排水孔は、堤体の底面や基礎地盤の揚圧力を低減するために設けるものとされています。揚圧力は、水による圧力が堤体を下から押し上げる側に働く力です。排水は、その圧力を抑える仕組みの一部になります。
水の量と水の圧力は別の記録です。漏水量の計測には三角堰など、揚圧力の計測には圧力計などを使います。通路に水があるかという見た目だけではなく、どこからの水を、何の計器で読んでいるかを確かめます。
- 01基礎の水を排水する
基礎排水孔などで集め、揚圧力の低減につなげる。
- 02流れてくる量を測る
三角堰などで漏水量を計測。単位時間にどれだけ流れるかを読む。
- 03水の圧力を測る
圧力計などで揚圧力を計測。水量と同じ数値ではない。
壁の小さな動きを、一本の線で読む。
ダムの状態は、肉眼で見える変化だけを調べるものではありません。大町ダムは、堤体のたわみを計測するプラムラインを紹介しています。堤体の中を通るワイヤーを使い、変位量を継続して計測する設備です。
正立プラムラインは、上から重りを下げる方式です。設計資料には、堤体内の管の中へ線を通して重りを吊り、移動量を測定する例が示されています。吊った線を基準にして、計測する位置との相対的な変位を読むと考えると、一本の線を長い壁の内部へ通す意味が見えてきます。
基礎側に線を固定し、上部の浮きを使う倒立方式もあります。さらに地震時の加速度を読む地震計など、別の働きをする計器もあります。一つの計器がすべての状態を測るわけではなく、知りたい変化に合わせて道具を分けます。
- 01上から線を吊る
堤体内の管を通し、下に重りを吊り下げる。
- 02線を基準に読む
計測位置と線の相対的な変位を測定する。
- 03時間をそろえて比べる
記録を貯水位などの条件と合わせ、変化を追う。
大きな空洞があるダムも、ある。
内部写真に大きなホールが写っていたら、それをすべてのダムの標準的な内部だと考えたくなるかもしれません。横山ダムは、内部に空洞を持つ中空重力式コンクリートダムとして紹介されています。空洞を設けて材料を節約する型で、空洞の一部が紹介スペースとして使われています。
同じ横山ダムにも監査廊があります。大きな構造上の空洞と、点検用の通路は別の役割です。「中が空いている」という一つの言葉にまとめず、どの型のダムで、何のための空間かを読むと、写真の意味が変わります。
ここまでの主な例はコンクリートダムです。岩や土を使うフィルダムなどまで、同じコンクリートの内部景観として広げません。断面図と写真を読むときには、対象の型を最初に確かめることが大切です。
一枚の景色から、時間の記録へ。
監査廊の写真は、壁や設備がどのように見えるかを伝えます。計測の記録は、目には追いにくい水量・圧力・変位の変化を伝えます。二つを合わせると、同じ通路が「歩く場所」から「状態を読み続ける場所」へ変わります。
国土交通省の維持管理資料は、漏水量、変形、揚圧力などの変動を、貯水位などの荷重状態の変化と合わせて把握することを基本としています。値を一つ切り出すより、測った位置、時刻、条件、これまでの記録をそろえて読むことが重要になります。
点検では目視と計測に加え、計器そのものが動作しているかも確認します。この図鑑は内部の仕組みをたどる入口です。個別のダムの状態を知るときは、その管理者が公表する点検結果や計測の説明へ進むと、景色の先にある記録まで読むことができます。
